電抗器的電抗率該如何選擇

來源：庫克庫伯發布日期：2019-03-02 09:41:26【大中小】

在了解電力電容器為什么要串聯濾波電抗器之后，我們還會遇到另一個問題—電抗率應該如何選擇。從諧波治理的角度來說，選擇好電抗率，可以對電力系統中的某次諧波起到抑制作用。但是如何選擇電抗器的電抗率呢？

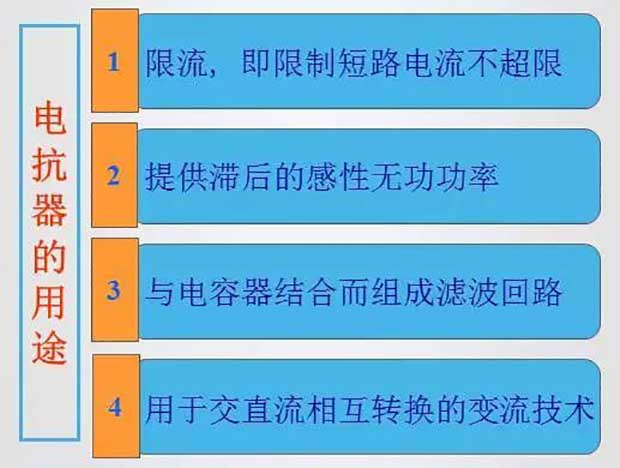

電抗器的用途

電抗率的概念和意義

一般來講，濾波電抗器的電抗值和電力電容器組的容抗值之比，就是該裝置的電抗率。而且電抗率的選擇，應該根據電力系統中的諧波次數，來選取不同的電抗率。

在電力系統中，3次諧波會導致零線電流過大，使零線發熱，嚴重時會引發火災。電力系統中存在3次諧波時，一般采用14%的電抗率。

在電力系統中5次諧波濾波器會吸收部分7次諧波，因此濾除5次諧波和7次諧波時，可以選擇7%的電抗率。

注意事項：雖然12%的電抗率和6%的電抗率，可以對3次諧波、5次諧波、7次諧波起到過濾作用，但是因為諧波本身是不穩定的，諧波的頻次也在發生變化，所以在選擇電抗率時，盡量將電抗率選擇高一點，能夠保證電抗器安全運行。

在串聯電抗器之后，并不是萬事大吉了。往往還需要根據電抗器，選擇合適的額定電壓。小庫會在之后的文章中介紹，串聯電抗器后電容器額定電壓的選取。
