靜止無功補償器又叫SVC，從上世紀七十年代開始興起?，F(xiàn)如今靜止無功補償器，因?yàn)榉磻?yīng)快、維護簡單等優勢，應用于多個電能領域。

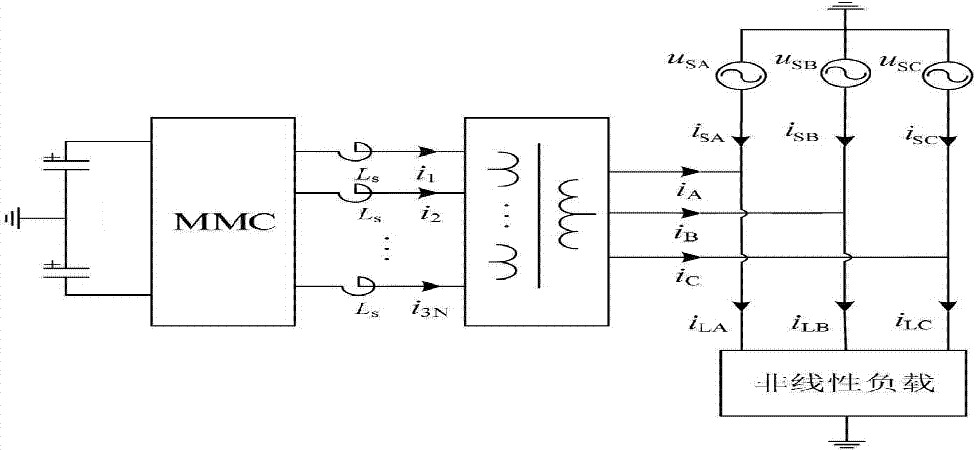

靜止無功補償器的工作原理

靜止無功補償器是由晶閘管控制的可控電容器和可控電抗器組成。當電力系統的功率因數發生變化時，靜止無功補償器可以快速、連續、平滑地調節；同時靜止無功補償器還可以進行分相補償，應對三相不平衡系統負荷。

靜止無功補償器分類

目前正在使用的靜止無功補償器，在國內外普遍采用4種不同的分類。

①晶閘管控制電抗器（TCR型）：TCR可以連續進行感性和容性無功調節；TCR可以串聯調諧波電抗器，起到濾波器的作用，吸收TCR產生的諧波。

②晶閘管投切電容器（TSC型）：TSC自身不會產生諧波，因?yàn)?/span>TSC是進行的過零投切，所以不會產生諧波；TSC適用于容量小的電網中。

③晶閘管控制變壓器（TCT型）：TCT和TCR類似，是屬于TCR的變形，具有TCR的所有優點；TCT主要的優點是成本低、可用于超高壓電網中。

④自飽和電抗器型（SR型）：SR是基于傳統技術構成的，運行簡單、過負荷能力強。

我國常用的靜止無功補償器（SVC）裝置是：晶閘管控制電抗器（TCR型）。

除了靜止無功補償器（SVC）之外，近幾年又研發出一種新型靜止無功補償設備，靜止無功發生器（SVG）。小庫會在之后的文章中為大家介紹，動態無功補償之靜止無功發生器。
