低壓電力電容器需要的補償容量怎么計算

來源：庫克庫伯發布日期：2019-01-09 08:32:30【大中小】

在低壓電力電容器的容量如何選擇一文中，小庫已經給大家介紹過企業在出現過補或者欠補的情況時，會受到電業局的罰款；選擇低壓電力電容器容量的方法等問題。不過我們可以根據現有的一些數據，來計算無功補償所需的容量。

按照變壓器的容量進行估算

在計算低壓電力電容器需要的補償容量時，會根據電力系統中變壓器容量的20%-40%來估算無功補償所需的容量，通常是變壓器容量的30%。但是小庫認為根據估算所得的容量不太精準，對于部分電能質量要求高的企業不適用。

根據“無功補償容量計算系數表”計算

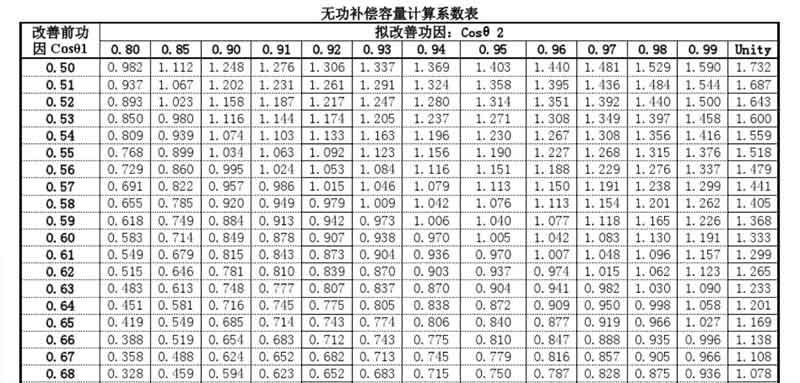

無功補償容量計算系數表

低壓電力電容器需要的補償容量，可以根據計算公式Qc=Pw*F來進行計算。其中Qc為低壓電力電容器需要補償?shù)娜萘?，單位?/span>Kvar；Pw為電力系統中的有功功率，單位為W；F為無功補償容量計算系數表中的系數。

案例：我國某工廠經常受到電業局的罰款。工廠的功率因數在補償前為0.65。工廠希望電力系統在補償后的功率因數達到0.96。那么該工廠需要無功補償?shù)娜萘渴嵌嗌伲?/span>

假設工廠的有功功率為500KW，根據補償前后的功率因數，查詢得知（0.65,0.96）系數為0.877。所以該工廠需要無功補償?shù)娜萘?/span>Qc=1000*0.877=438.5Kvar。

我們在了解如何計算的補償容量之后，如何正確選購低壓電力電容器。小庫會在下一篇文章中給大家介紹。
