在工業電力系統中，高壓補償電容器是提高功率因數、改善電能質量、降低線路損耗的關鍵設備。在選擇和安裝過程中，我們經常會遇到“1w”和“3w”的標注，這代表了兩種不同的接線和保護方式。理解它們的區別對于確保補償系統安全、穩定、高效運行至關重要。

簡單來說，“1w”通常指單相結構、內部未熔絲保護的電容器，而“3w”通常指三相結構、內部帶熔絲保護的電容器。

以下是兩者的詳細區別：

一、基本結構與定義

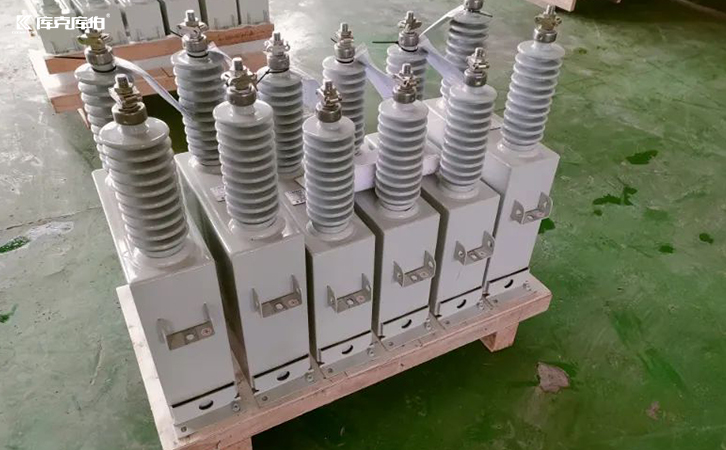

1、1w電容器 (通常指“單相、無內熔絲”)

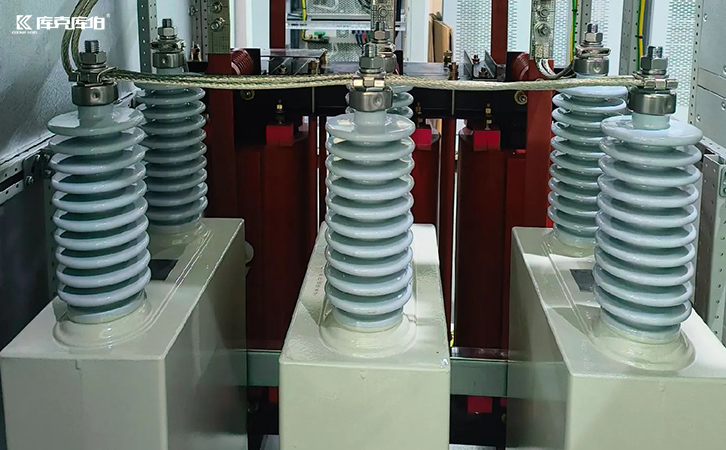

結構：其基本單元是單相電容器。在一個三相補償柜中，需要三臺這樣的單相電容器，連接成“星形(Y)”或“三角形(△)”來組成一個三相補償單元。

保護方式：自身內部沒有獨立的熔絲保護。其保護依賴于外部設備，如通過熔斷器（保險絲）或繼電保護裝置來為整臺電容器提供過流和短路保護。

2、3w電容器 (通常指“三相、內熔絲”)

結構：它是一個完整的、一體式的三相電容器。其內部由三個獨立的電容單元連接成三角形(△)或星形(Y)，并封裝在一個共同的外殼內。

保護方式：這是其核心特點。內部每個電容單元都串有獨立的熔絲。當某個電容單元因故障擊穿時，與之串聯的熔絲會迅速熔斷，將該故障單元從電路中隔離，確保整個三相電容器其余部分仍能繼續正常運行，實現了“元件級”的精細保護。

二、為何“內熔絲保護”如此重要？

“3w”電容器的內熔絲設計是其最大優勢。高壓電容器由多個電容元件并聯和串聯組成。如果沒有內熔絲，任何一個元件的擊穿都可能導致與其并聯的完好元件向故障點放電，產生巨大的能量，引起油箱爆裂、起火等嚴重事故。

內熔絲的作用就是在毫秒級的時間內切斷故障回路，將損壞控制在最小范圍，極大地提升了設備的安全性運行水平，實現了“故障隔離”，避免了災難性事故的發生。

在實際選型時，應綜合考慮預算、系統重要性、維護能力等因素，并嚴格遵守相關設計規范，做出最合適的選擇。
