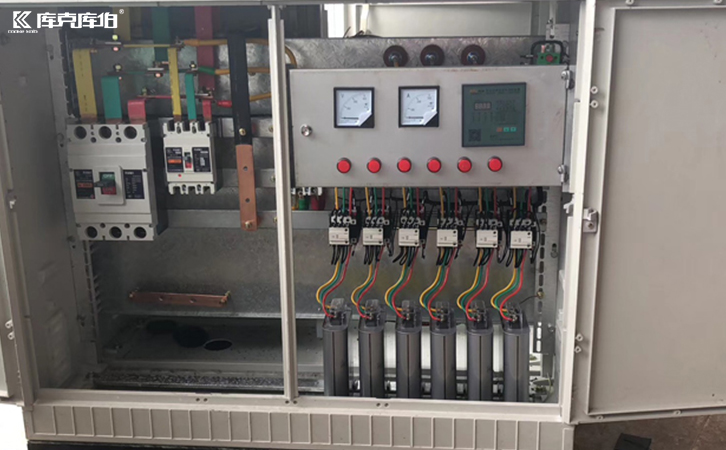

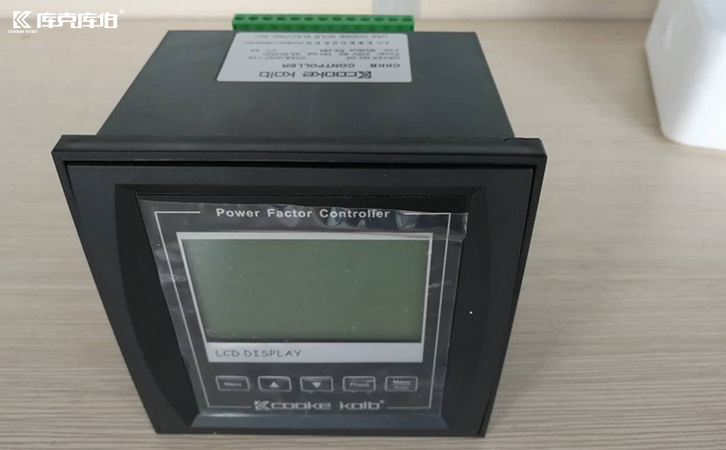

無功補償控制器是控制電容器組、SVG、APF等補償設備按需投切的核心部件。合理的參數設置可以確保系統運行穩定、高效，避免無功過補或欠補。對于剛接觸控制器的用戶來說，如何設定參數成為關鍵！下面控制器廠商庫克庫伯解析控制器的參數基本設定。

一、目標功率因數設定

設置補償系統要達到的功率因數目標（如0.95、0.98）。

推薦值：一般工業企業：0.95 ~ 0.98；商業設施或辦公樓：0.90 ~ 0.95；風電光伏場站：≥0.98（根據電網公司要求）。

影響：目標設定過高可能導致過補償，設置過低則無功不足。

二、電壓設定范圍

設置控制器的工作電壓上下限（如380V ±10%）。

目的：確?？刂破髟陔娋W(wǎng)電壓異常時避免誤操作。

常見設置：電壓下限：380V 系統設為340V ~ 350V；電壓上限：380V 系統設為410V ~ 420V。

三、投切延時時間

控制電容器組或SVG設備投切的時間間隔，防止頻繁投切。

常見設置：3 ~ 10 秒。

注意：負荷變化頻繁時，延時設置適當縮短，但過短可能導致設備老化。

四、無功功率閾值設定

定義系統開始補償或停止補償?shù)臒o功功率閾值。

推薦設置：根據負荷情況和設備容量動態調整。例如：補償啟動閾值：50kvar；停止補償閾值：30kvar。

作用：避免在輕載或空載情況下頻繁投切。

五、諧波保護閾值

設定諧波電流或電壓的上限值，超出時控制器停止電容器投切。

常見設置：總諧波畸變率（THD）：5%~8%；諧波電流限值：根據設備耐受能力設定。

目的：防止電容器組因諧波過高損壞。

六、溫度保護設定

控制器監控補償設備的溫度，避免高溫損壞。

推薦值：一般設為70℃ ~ 75℃報警，85℃斷開。

作用：保護電容器和電抗器免受高溫影響，延長設備壽命。

七、投切策略

選擇電容器或無功補償設備的投切方式。

常見策略：按功率因數控制：根據功率因數投切；按無功功率控制：根據無功需求量投切；混合控制：結合功率因數與無功功率。

選擇建議：對于負荷變化大的系統，推薦采用混合控制或實時監測控制。

合理的無功補償控制器參數設置可以確保補償系統高效運行，避免過補、欠補以及設備損壞。在實際應用中，應根據負荷特性和電網要求不斷優化參數，確保系統穩定可靠。
