在電力系統中，靜止無功發生器和靜止無功補償器是兩種常見的裝置，它們?cè)陔娏鬏敽团潆娭邪l(fā)揮著重要的作用。雖然它們都與無功功率控制有關，但它們?cè)诠δ芎蛻?yīng)用方面有著明顯的區別。

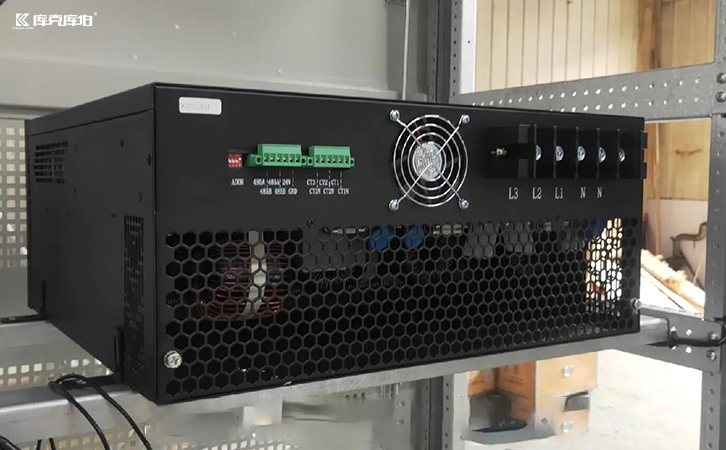

首先，讓我們來看一下靜止無功發生器。簡單地說，SVG是一種電力電子裝置，主要用于在電力系統中控制和調節無功功率的流動。它基于電力電子技術，能夠快速響應電力系統的需求，并通過改變電流的相位和振幅來控制無功功率的流動。

SVG電子開關元件，如雙向晶閘管或IGBT（絕緣柵雙極型晶體管），來實現對無功功率的精確控制。正是由于其快速響應和精確控制的能力，SVG通常用于控制電壓、減緩電壓波動和調節功率因數。

然而，與之相比，靜止無功補償器有著不同的功能和應用。SVC是一種電力電子裝置，用于補償電力系統中的無功功率。它主要通過電容器和電抗器的組合來實現無功功率的補償。

在電力系統中，無功功率是由電感和電容器之間的交互作用產生的。當電壓波動或負載變化時，SVC能夠快速響應，并通過調節電容和電抗的值來實現對無功功率的補償。與SVG相比，SVC的主要功能是在電力系統中實現電壓和功率因數的穩定。

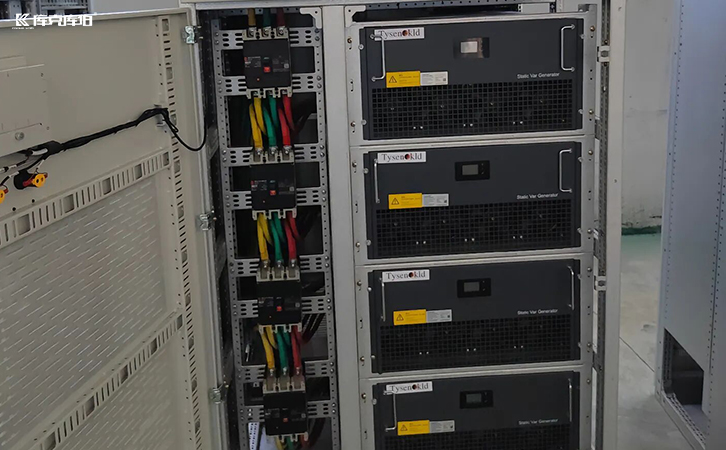

此外，靜止無功發生器和靜止無功補償器在結構和安裝方面也存在差異。SVG通常是一個獨立的裝置，可以單獨安裝在電力系統中。它可以根據需要靈活地安裝在發電機、變電站或大型工業設備上。另一方面，SVC通常是一個集成的系統，包含了電容器、電抗器、控制器和濾波器等組件。它通常安裝在電力系統的關鍵節點，以實現對電力系統的整體無功功率補償。
