庫克庫伯對某管業科技公司補償柜工況分析及改造建議

返回列表 來源:庫克庫伯 發布日期:2024-05-23 16:19:29【

某管業公司現場設備含有大功率直流電機和變頻器,部分負載變化速度快,諧波含量大。低壓側有兩臺1250KVA變壓器,兩臺變壓器補償柜配置一致,每臺變壓器配置3面補償柜,一臺控制器,每面柜補償10路,電容器電壓為0.45KV,接觸器投切,單柜合計補償350KVAR,總計1050KVAR。目前,電容器出現過漏液,鼓包變形,壽命短,偶爾有爆炸,著火情況出現。接觸器觸點粘連分不開的情況時有發生,補償柜自投運后只能手動投入,不能自動投切,建議根據負荷情況徹底改造?,F(xiàn)做如下具體分析:

庫克庫伯對某管業科技公司補償柜工況分析及改造建議

一、當前補償柜存在的具體問題:

1)自動模式下3面補償柜共用一塊控制器,造成單次投入補償容量過大(3*35=105KVAR,400V系統下電容器運行電流合計120A),易出現過補償,頻繁投切,系統電壓波動;

2)現階段補償柜不能自動運行,需手動操作投入(單次投入同樣105KVAR),補償效果差。由于生產設備運行期間負荷會有變動,存在過補償或欠補償情況,手動投入的電容器存在長期投運的風險,由于手動操作電容器,電容器放電時間無法保證,電容器存在投切過電壓風險,可能造成電容器內部絕緣介質擊穿。

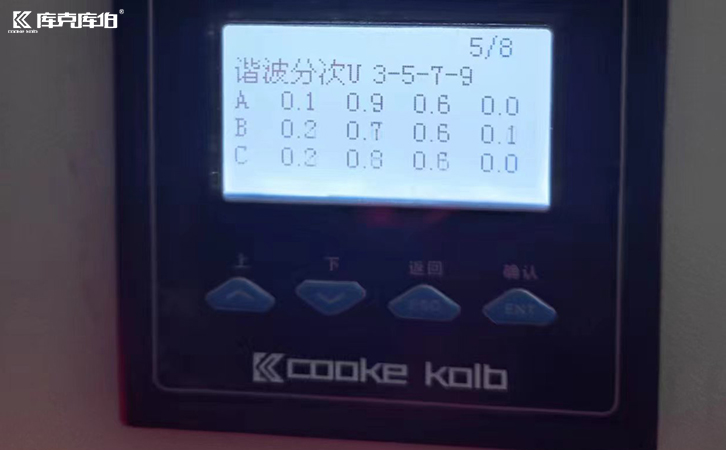

3)現場設備含有大功率直流電機和變頻器,而直流電機和變頻器為非線性負載,其工作過程會導致系統母線產生大量5、7次諧波電流,高諧波電流導致電壓電流波形嚴重畸變,不但影響系統連續供電的可靠性和安全性,而且損耗大量功率,降低了電能質量和供電設備的使用效率。而諧波對電容器的損害又比較大,諧波電壓易造成電容器過電壓后絕緣擊穿,諧波電流易造成電容器過流運行而發熱嚴重加速老化。

4)現場補償柜采用接觸器投切,與系統快速變化的工況不符,其投切速度跟不上系統快速變化的無功需求。接觸器閉合期間,電容器端電壓與系統電壓疊加,易產成電容器過電壓及投切涌流。電容器過電壓造成電容器絕緣老化較快,甚至絕緣擊穿,投切涌流易造成開關損壞或接觸器觸點粘連。

庫克庫伯對某管業科技公司補償柜工況分析及改造建議

二、具體改造方案及產品選型:

根據某管業公司現階段補償柜裝配及實際投入容量,對PE管材制造段1250KVA變壓器做如下改造:

1、容量配置

原補償柜有三面,每面柜裝配容量350KVAR,合計1050KVAR,根據現場生產情況及補償柜補償效果,改造兩面柜即可滿足系統補償需求,第三面柜僅做緊急備用。

2、具體方案

1)大小分組結合,滿足低用電負荷及高峰負荷期間的不同補償需求。

2)采用全自動智能無功補償控制器,該控制器可根據系統情況,實現精準投切、循環投切,滿足系統快速變化的無功需求,同時具有過電壓、過諧波保護,過溫保護,通訊等功能。

3)采用晶閘管投切裝置,因晶閘管為無觸點開關,響應速度≤20MS(接觸器響應時間>20MS,又稱為靜態開關),又稱為動態開關,可實現電容器過零點投切,避免電容器投切過電壓及投切涌流的風險。

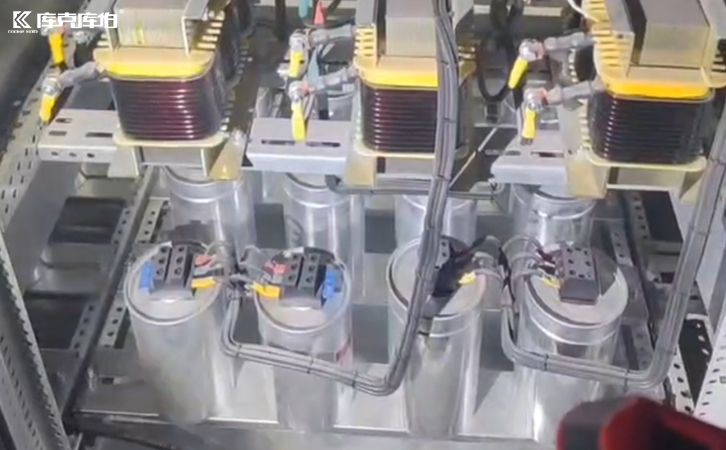

4)電容器串聯7%電抗率的電抗器,用以濾除系統直流電機功率柜及變頻器產生的5、7次及以上諧波分量,避免諧波對電容器產生的危害,延長電容器的使用壽命。

5)采用庫克庫伯濾波防爆式電容器,電容器采用加厚加寬的金屬化膜,獨特的浸漬抽真空工藝及仿真老化實驗,電容器內部設計特殊的防爆結構,避免電容器使用過程中的爆炸風險,目前已通過西高所破壞性試驗,實驗前后電容器外觀無變化。
