SVG（靜止無功發生器）是近年來在電能質量治理中應用越來越廣泛的一種先進設備。它具有響應速度快、補償精度高、調節靈活等優點，在各類工業、商業、電力系統中扮演著重要角色。

以下是對SVG電能質量治理設備的全面解析：

一、SVG的基本原理

SVG是一種基于電力電子技術的動態無功補償裝置。通過控制逆變器輸出的電壓與電網之間的相位和幅值差異，實現向電網注入或吸收無功功率的目的。

1、補感性無功：SVG向系統輸出超前電流（電流超前電壓）。

2、補容性無功：SVG向系統輸出滯后電流（電流滯后電壓）。

3、三相不平衡調節：能獨立調節三相電流，治理三相不平衡。

4、諧波治理（部分SVG具備）：部分高性能SVG可兼具濾波功能。

二、SVG主要功能

1、無功功率動態補償：響應時間快（一般小于5ms），連續可調，精確補償感性或容性無功。

2、提高功率因數：顯著提高系統的功率因數（可達0.99以上）。

3、抑制電壓波動與閃變：動態調節無功，有效緩解由于大負載波動引起的電壓閃變。

4、治理三相不平衡：能夠獨立控制各相電流，適用于單相負載較多的場所。

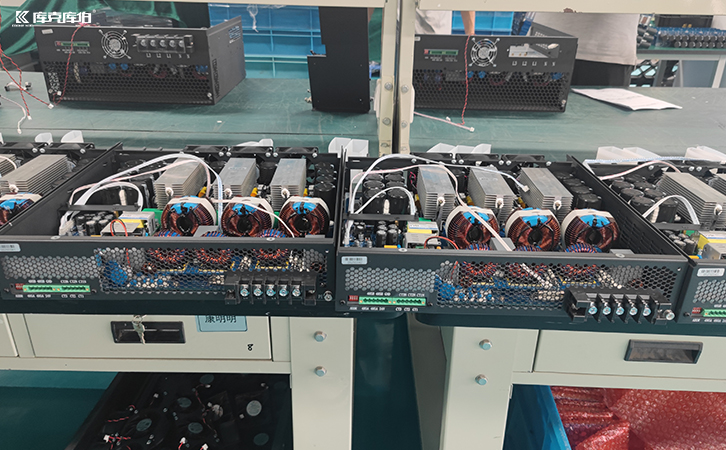

三、SVG的組成結構

1、控制系統（DSP/FPGA）：實時采樣電網電壓、電流等數據，計算無功補償量。

2、逆變器主電路：核心為IGBT器件組成的橋式逆變器。

3、濾波器：抑制高頻諧波，保證系統穩定運行。

4、直流支撐電容/電源：提供逆變器工作所需的DC電源。

5、接口模塊（通訊/顯示）：實現設備運行狀態監控與遠程通信。

四、SVG的典型應用場景

1、高端制造業（如半導體、電子車間）。

2、電力行業（變電站、風電、光伏接入點）。

3、鋼鐵、冶金行業（沖擊負載大、無功波動劇烈）。

4、數據中心（對電能質量要求高）。

5、醫療系統（如核磁共振等精密設備）。

6、軌道交通（三相不平衡和諧波嚴重）。

如客戶需進一步了解特定行業的SVG應用方案、典型案例或廠家推薦，也可告訴庫克庫伯電氣，可以幫客戶進行定制分析。
