在配電系統中，三相四線制APF有源電力濾波器因其出色的諧波治理能力，正成為解決電能質量問題的關鍵設備。下面我們將介紹三相四線制APF有源電力濾波器的具體情況。

一、特殊拓?fù)浣Y(jié)構設計

三相四線制APF采用四橋臂變流器結構，第四橋臂專門處理零線電流。這種設計可同時補償三相諧波和零序分量，拓?fù)渖媳热龢虮鄱喑?0%的開關器件，能精準控制中性線電流。獨特的直流側電容分壓技術確保各橋臂電壓均衡，避免過壓損壞。

二、零序諧波治理優勢

傳統三相三線APF無法處理零序諧波，而四線制版本通過增加中性線連接，可消除3次及3的倍數次諧波。其零序補償能力達到相線補償?shù)?20%，特別適合LED照明、UPS等產生大量零序諧波的負載場景，治理后中性線電流可降低70%以上。

三、智能控制算法突破

采用基于瞬時無功理論的改進型ip-iq算法，配合FFT快速諧波檢測，響應時間縮短至5ms內。自適應模糊PID控制策略能動態調整補償參數，在負載突變時保持95%以上的補償精度。內置的諧振抑制算法可預防系統阻抗引發的諧波放大。

四、模塊化擴容方案

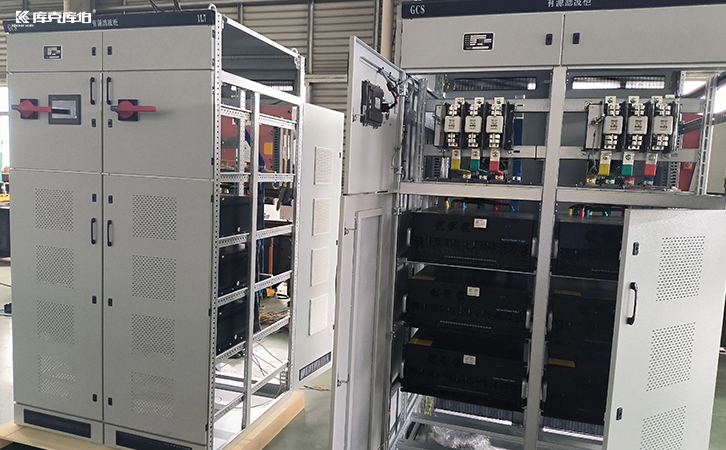

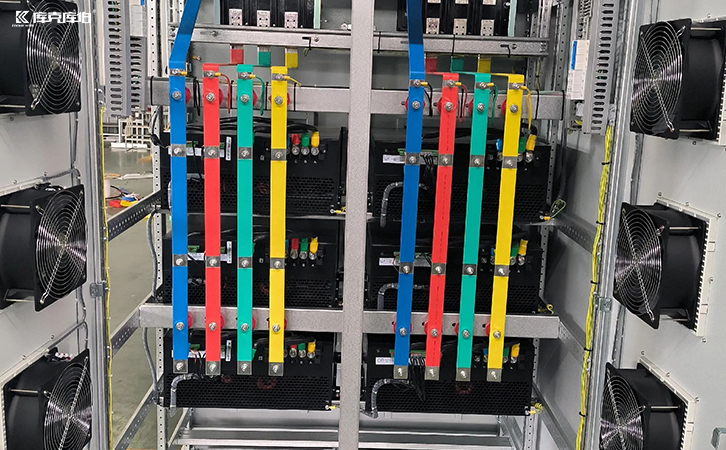

功率單元采用抽屜式模塊設計，單個模塊容量覆蓋25A-100A。支持N+1冗余并聯運行，通過CAN總線實現模塊間均流控制，系統最大可擴展至1200A。這種設計既方便后期擴容，又提高了系統可靠性，單個模塊故障不影響整體運行。

五、多重保護機制

配置三級安全防護：IGBT過流保護響應時間＜2μs，直流母線過壓保護閾值可調，散熱系統采用雙風機冗余設計。獨特的漏電流監測功能可實時檢測絕緣劣化，預防觸電事故。所有保護電路均通過SIL2安全認證。

六、典型應用場景

在醫療建筑中治理醫療設備諧波時，可使THDv＜3%；數據中心場景下能消除UPS產生的6k±1次特征諧波；商業綜合體中可將中性線電流控制在相電流的15%以內。與光伏逆變器配合使用時，可抑制并網點的諧波注入。

三相四線制APF的技術優勢正在重塑電能質量治理格局。隨著SiC功率器件的應用，新一代產品開關損耗降低40%，體積縮小30%。建議在選型時重點關注零序補償比、模塊擴展性和智能運維功能，以適應未來更復雜的配電環境。
