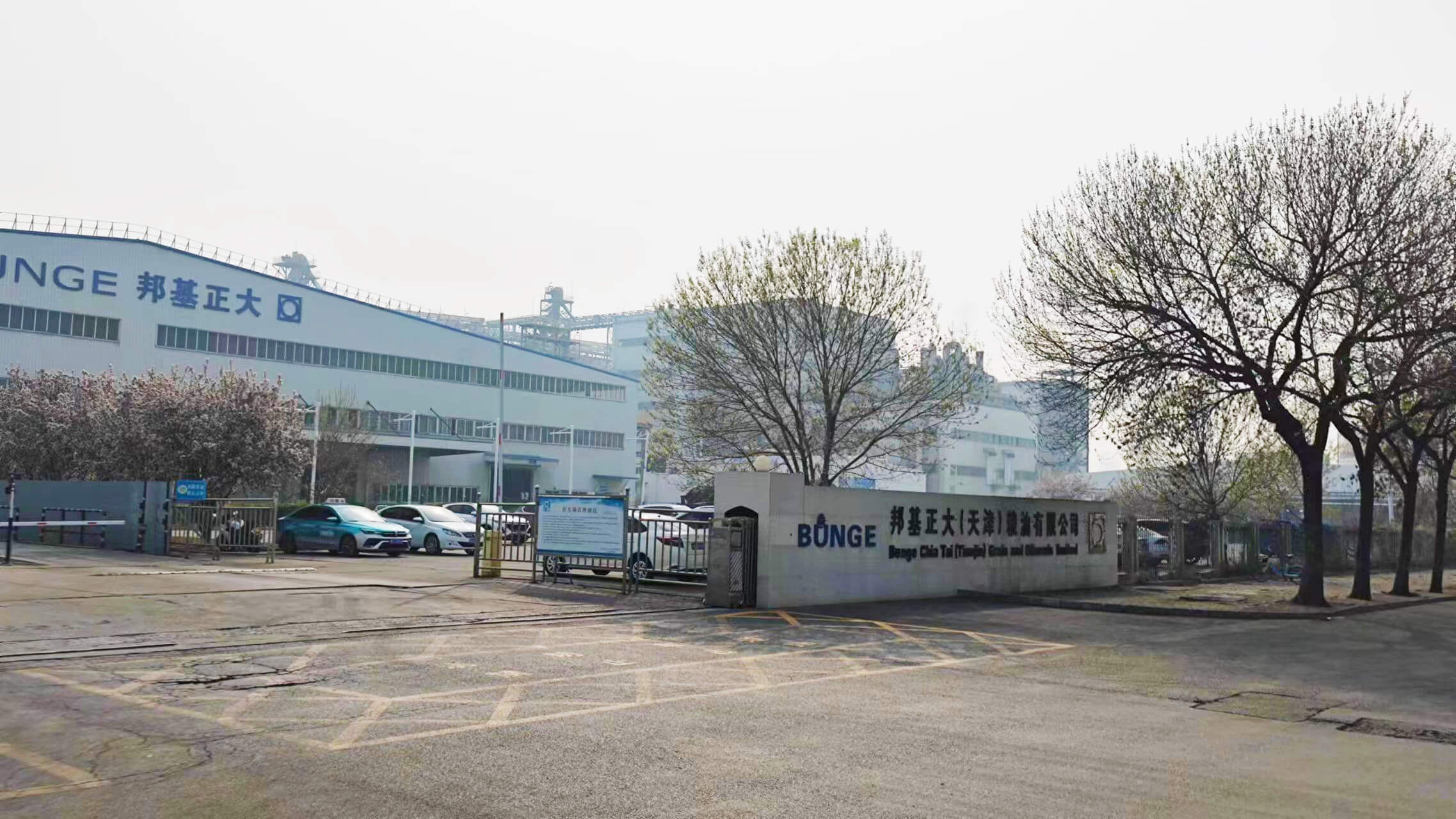

我司庫克庫伯電氣安排技術人員現場查看了天津邦基公司補償柜改造后的運行狀況，對天津邦基正大糧油公司補償柜進行了具體分析及操作培訓。根據現場柜面儀表數據，及改造前改造后補償柜的運行情況，分析結果如下：

一、邦基糧油公司負載情況分析：

邦基糧油公司以生產、加工、銷售油籽油料、植物油、蛋白餅粕及其深加工產品為主。車間設備以電動機為主，數量較多，大部分設備含有變頻器（變頻器運行期間，將產生部分諧波，以5、7次及以上諧波為主），設備功率因數較低，變壓器需要無功補償量較大。企業生產模式為24小時不停機，因此補償柜也處于長期工作狀態。

二、未改造前補償柜運行情況：

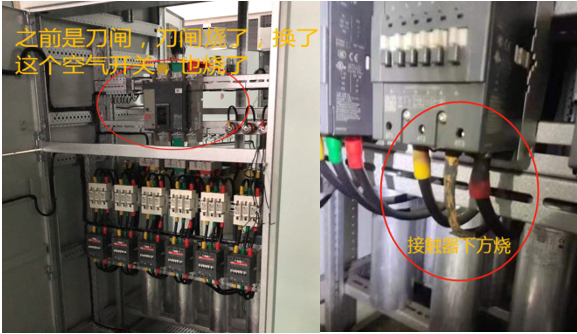

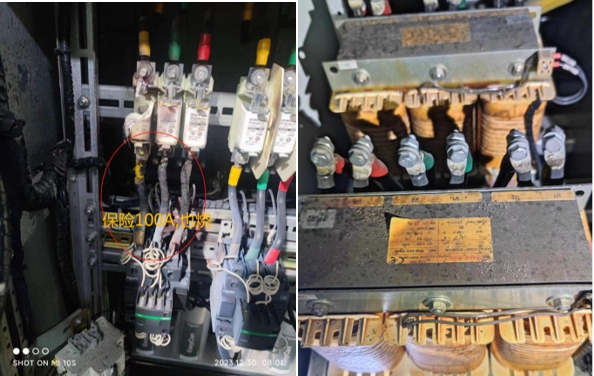

根據邦基糧油公司技術人員描述及現場反饋，補償柜改造前多次出現過炸保險、燒電容器電源引線、電抗器高溫、電容器容量衰減嚴重、補償柜著火等情況。如以下圖片所示：

三、改造后運行補償功率因數：

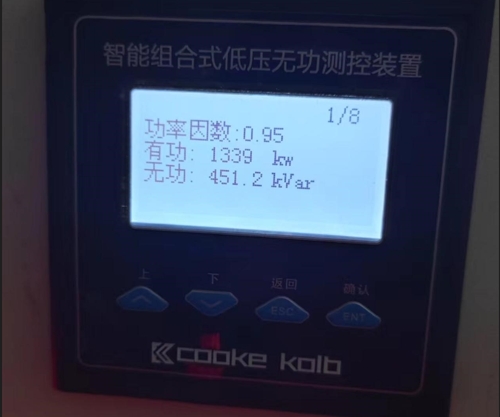

①1#變壓器功率因數(1BB1柜，T1變壓器)

②2#變壓器功率因數

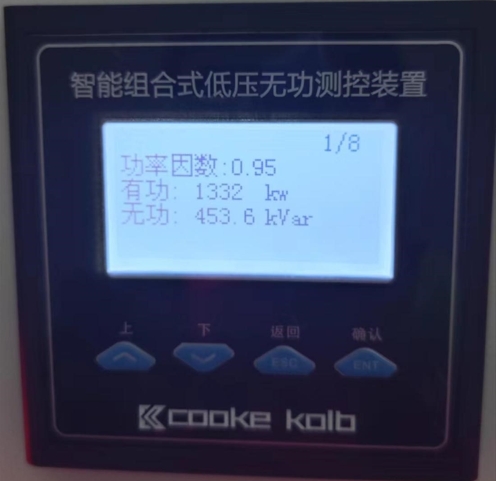

2BB1柜 ，T2變壓器

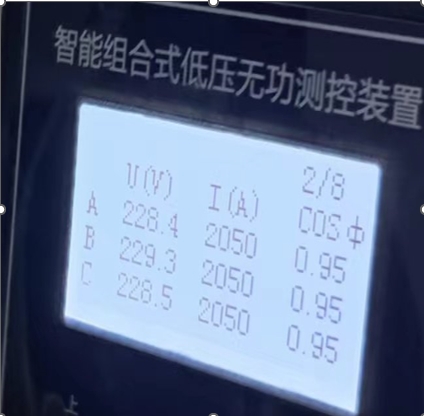

2BB3柜 ，T2變壓器

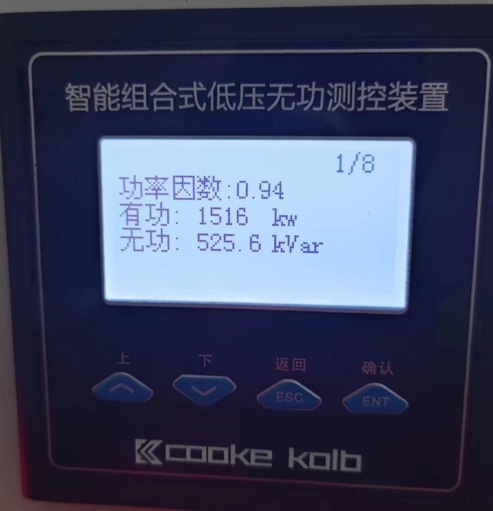

③3#變壓器功率因數（3BB1柜,T3變壓器 ）

四、改造后運行結果：

①3臺2500KVA變壓器因負載不同，原始功率因數不同，補償柜補償量也不一樣。

1#變壓器28臺智能電容器全部投入，補償后功率因數達0.95，補償柜無裕量；

2#變壓器35臺智能電容器，有5路尚未投入（容量合計150KVAR），補償后功率因數達0.95，補償柜有一定裕量；

3#變壓器30臺智能電容器，有9路尚未投入（容量合計270KVAR），補償后功率因數達0.94，補償柜有一定裕量。

②智能電容器在投入期間，系統監測電抗器溫度為27℃-55℃（隨機查看22臺）；

③三臺變壓器系統諧波電壓畸變率均未超過國標值，諧波電流1#、2#變壓器均未超過標準值，3#變壓器5、7次諧波超過標準值（查看T3變壓器運行數據匯總）。

④補償柜運行期間，柜體散熱風扇運行良好，柜體溫度較低；

⑤智能電容器無報警或通訊異?，F(xiàn)象；
