一、現場概況

1、現場工況

⑴現場兩臺兩臺10KV水電發電機組，經兩臺25000KVA并列運行的變壓器，接入110KV主線。

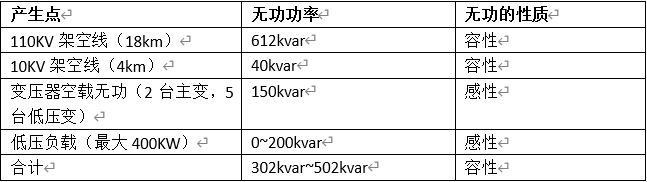

⑵變壓器輕載、空載主要無功情況

2、無功計算

其近兩個月電費單無功總電量分別312840kvarh和212467kvarh。按照平均每月30天，每天24小時。計算312840÷30÷24=434.5kvar、212467÷30÷24=295kvar。

二、解決方案與產品介紹

1、解決方案

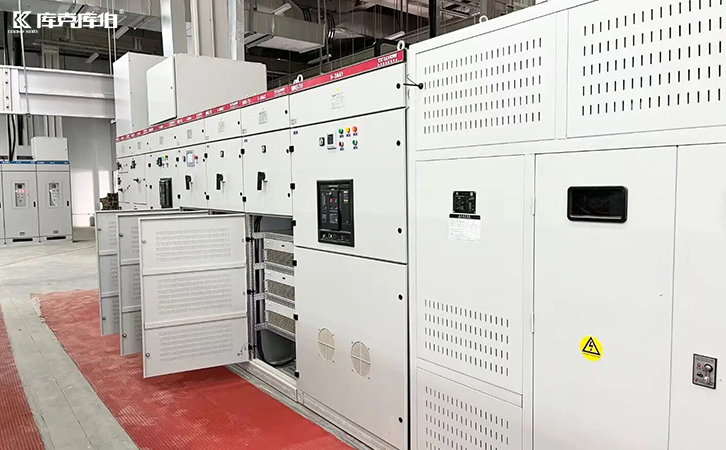

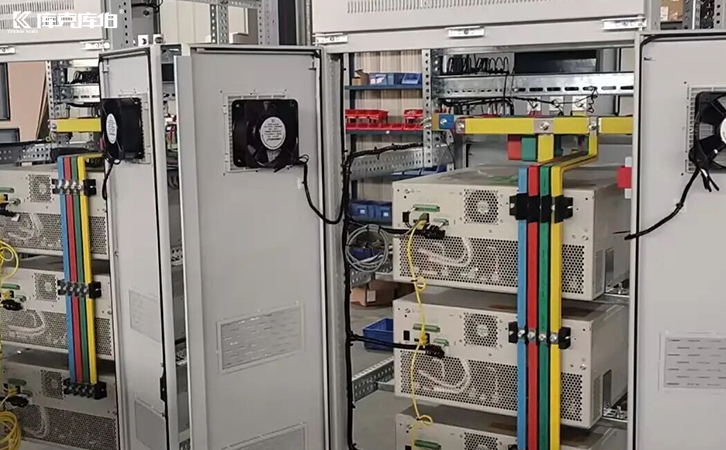

⑴在41B變壓器0.4KV側各加裝一臺庫克庫伯公司CKKBSVG-400-100-4L-M、一臺CKKBSVG-400-200-4L-M動態無功補償設備，在42B變壓器0.4KV側各加裝一臺庫克庫伯公司CKKBSVG-400-200-4L-M動態無功補償設備。

⑵所有補償以恒無功功率模式共計發出約500kvar（根據現場實際需量調節）感性無功用以補償18km的110KV架空線路、兩臺主變的綜合無功；剩余容量通過采集變壓器進線側電壓電流信號自動補償負載的無功功率。

⑶恒無功模式所發容量，要根據發電情況及不發電情況，供電局計量表實時功率因數進行人工現場調試。

2、產品功能及性能

⑴CKKBSVG可以根據負載特點和工況，自動調節其輸出的無功功率的大小和性質（容性或者感性）。因此，從本質上講，CKKBSVG可以等效為大小可以連續調節的電容或電抗器。

⑵CKKBSVG是目前最為先進的無功補償技術，其基于電壓源型變流器的補償裝置實現了無功補償方式質的飛躍。它不再采用大容量的電容、電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。從技術上講，CKKBSVG較傳統的無功補償裝置有如下優勢：

①ms級快速無功補償響應

CKKBSVG靜止無功發生器響應時間：<5ms。

傳統無功補償裝置響應時間：≥50ms。

CKKBSVG靜止無功發生器可在極短的時間之內完成從額定容性無功功率到額定感性無功功率的相互轉換，這種無可比擬的響應速度完全可以勝任對沖擊性負荷的補償。

②抑制電壓閃變能力更強

傳統動補對電壓閃變的抑制最大可達2：1，CKKBSVG靜止無功發生器對電壓閃變的抑制可以達到5：1，甚至更高。

③運行范圍更寬

CKKBSVG能夠在額定感性到額定容性的范圍內工作，所以比傳統類型無功補償裝置的運行范圍寬很多。

④補償功能多樣化

使同一套CKKBSVG裝置，可以實現不同的多種補償功能：感性、容性負載雙向無功補償、目標功率因素恒定功率因素，輸出無功量，無功跟蹤，線性無功，適應不同無功要求場景。
