一、該公司配電系統情況：

某銅業有限公司低壓配電系統負載包含大容量調速電機，負載變化率極高，正常生產過程中調速電機會產生大量諧波電流注入電網，會對供電系統及用電設備造成一定的負面影響，如干擾通信、縮短電氣設備的使用壽命、導致線纜發熱、無功補償電容器擊穿，降低配電系統的安全可靠性等危害。

同時低壓配電系統中包含大量電動機負載，正常運行時需要大量無功功率，據了解，現場電容柜存在電容器老化嚴重（已多次發生電容器爆炸等事件）、電抗器運行聲音大、熔斷器頻繁損壞、接觸器觸點粘連等現象，需要頻繁更換維護，無功補償設備運行中存在安全隱患。

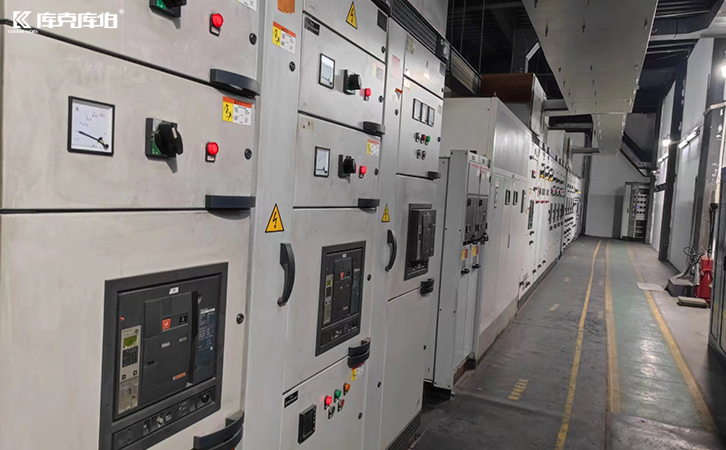

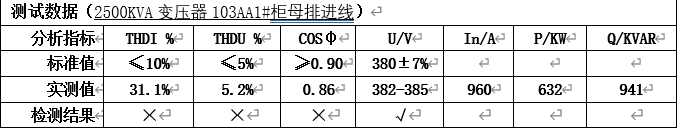

二、配電系統測試數據匯總：

根據以上數據分析：測量期間，進線柜用電負載只有960A左右。據現場技術人員描述，設備滿載狀態，電流將達1200A左右。諧波畸變率是隨著用電負載的增大而加大的，所以實際諧波畸變率要比所測量的數值還要高?，F(xiàn)場電容器和接觸器有損壞未投入情況，部分電抗器工作時異響嚴重，所用電抗有6%和14%兩種，相對混亂。鑒于該公司電網里存在大量的諧波電流分量，電容器長期在此工況運行，極易造成損壞。

三、治理方案

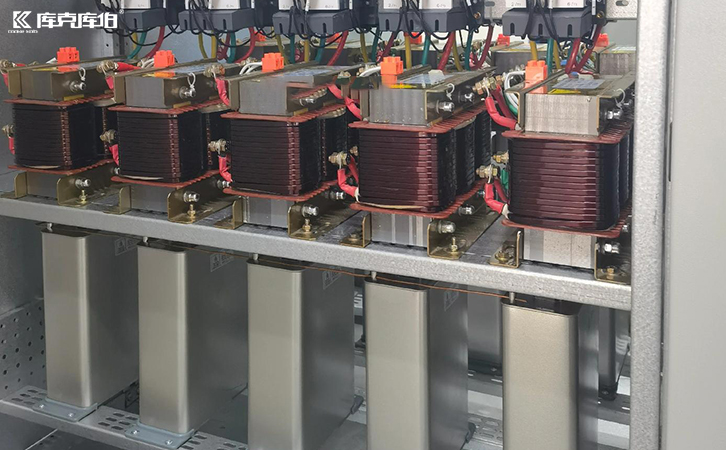

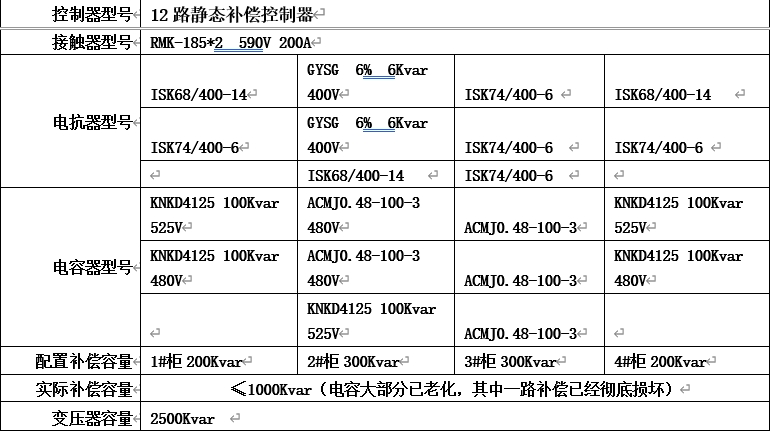

1.客戶當前配置方案：

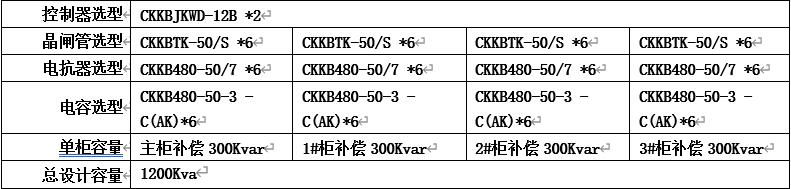

2.庫克庫伯電氣調整后配置方案：

庫克庫伯電氣建議方案1:

1.控制電柜內的溫度，保證電氣元件在正常的溫度下工作；

2.把現場的接觸器投切改為晶閘管開關，能有效的做到過零投切；

3.統一電抗為線性度1.8倍的7%串聯電抗器，能有效的限制諧波對電容器的影響；

4.把現有普通型電容器改為過電流等級更高的濾波型電容器(CKKB-AK系列)，容量不變。

該規格電容器與電抗器良好匹配，可適用于諧波電流畸變率THDI≤50%的場合。

庫克庫伯電氣建議方案2:

在方案1的基礎上增加一套總容量為200A的有源電力濾波柜，能有效的消除諧波源，對生產用電設備進行更完善的保護。

四、庫克庫伯產品選型設計

1.濾波型電容器

獨特的干式無油化防爆結構；

產品線電流可達到90mA/m;

電容量穩定，正常使用條件下，5年內電容量衰減小于2%;

溫升低，正常工作時產品表面溫升不大于8oC;

損耗小，壽命長，安全可靠，無燃燒、無爆炸的隱患。

2.濾波電抗器

采用高精度自動設備加工的低損耗冷軋取向特制硅鋼片，尺寸偏差小于0.05mm，疊裝精度高，氣隙均勻穩定；

外露部件均采取防腐蝕處理，引出端子采用鍍錫銅接頭；

電感量精度高，一致性、匹配性更好；

1.8倍線性度，品質因素高，過電流能力強；

H級絕緣等級，穩定性強；損耗小，溫升低，噪音小。

3.晶閘管快速投切開關

技術特點：

~控制電壓：DC12V

~控制端電流：10mA

~相應時間：≤20ms超快投切頻率

~再投切延時：≤120ms

~整機功耗：≤12VA

~過流保護整定：0~200A

~免維護

~無限制的投切操作

~固態繼電器無法可比

~永久的多參數自控特性
