一、目前電能質量概況

經庫克庫伯電氣技術人員現場查勘及測量，某水泥有限公司熟料分廠窯頭一段、二段低壓配電系統負載包含大容量變頻器，正常生產過程中變頻器會產生大量諧波電流注入電網，會對供電系統及用電設備造成一定的負面影響，如干擾通信、縮短電氣設備的使用壽命、導致線纜發熱、無功補償電容器擊穿，降低配電系統的安全可靠性等危害。

同時低壓配電系統中包含大量電動機負載，正常運行時需要大量無功功率，據了解，現場電容柜存在電容器老化嚴重、電抗器運行聲音大、接觸器觸點粘連等現象，需要頻繁更換維護，無功補償設備運行中存在安全隱患。

二、項目測試

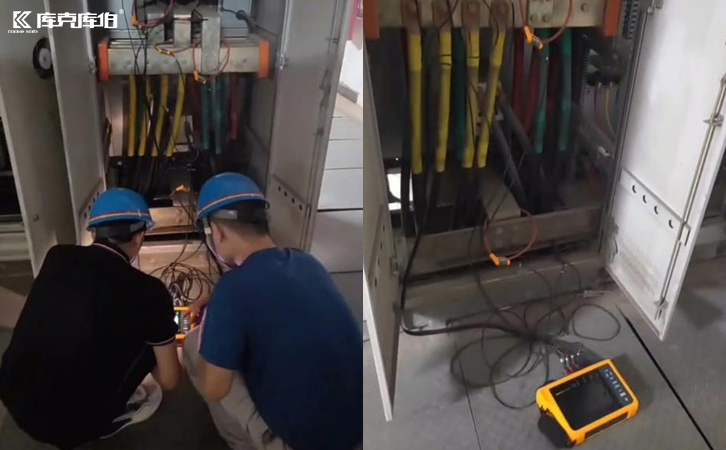

1、測試點：熟料分廠窯頭電氣室，一段二段進線母排

2、負載性質分析

產生諧波的主要設備為大功率變頻器，是典型的非線性設備，其工作過程會導致系統母線產生大量諧波電流，大量諧波電流與系統阻抗相互作用又產生較高的諧波電壓。

高諧波電流導致電壓電流波形嚴重畸變，不但危害客戶連續供電的可靠性和安全性，而且損耗大量功率，降低了電能質量和供電設備的使用效率。

三、現場數據及分析

1、現場諧波數據計算

計算公式如下：

其中：Ih為諧波電流值，THDr為諧波電流總畸變率（相對于總電流），I為負載總電流值。

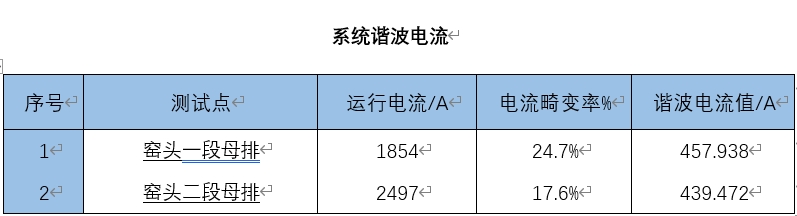

經過計算可得諧波電流值如下：

2、無功數據計算

無功補償容量計算公式如下：

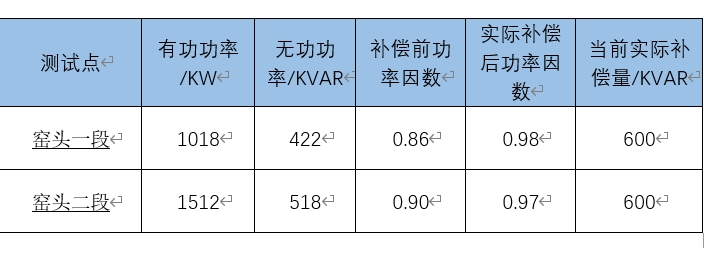

經過計算可得當前無功補償容量如下：

四、治理方案及調整后配置方案

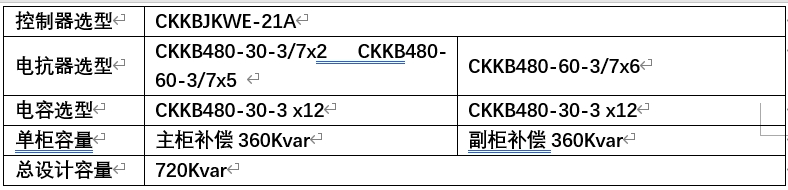

⑴窯頭一段方案配置

方案1：

①控制電柜內的溫度，保證電氣元件在正常的溫度下工作；

②建議更換為ABB電容切換專用接觸器；

③統一電抗為線性度1.8倍的7%串聯電抗器，有效的限制諧波對電容器的影響；

④將窯頭一段電容補償柜徹底改造，把現有25 KVAR普通型電容器全部改為過電流等級更高的濾波型CKKB電容器，容量為30KVAR。拆下的25KVAR普通型電容器作為窯頭二段補償柜備件（窯頭一段諧波含量高于二段諧波含量）。

方案2:

在方案1的基礎上增加一套總?cè)萘繛?80KVAR 的有源電力濾波柜，能有效的消除諧波源，對生產用電設備進行更完善的保護。

⑵窯頭二段方案配置

方案l:

①控制電柜內的溫度，保證電氣元件在正常的溫度下工作；

②建議更換為ABB電容切換專用接觸器；

③統一電抗為線性度1.8倍的7%串聯電抗器，有效的限制諧波對電容器的影響；

④逐個測量柜內各電容器運行電流，25KVAR 440V電容器串電抗后實際運行電流約為31 A，如果實際測量電流明顯低于31 A，則可判斷此電容器容量衰減嚴重，則需更換電容器。

方案2:

在方案1的基礎上增加一套總?cè)萘繛?65KVAR 的有源電力濾波柜，能有效的消除諧波源，對生產用電設備進行更完善的保護。
